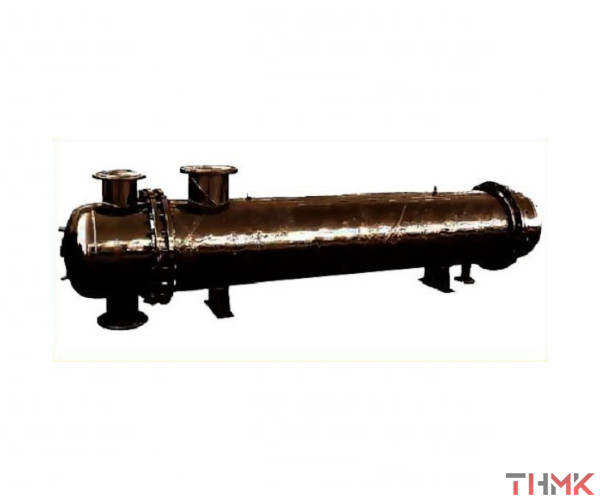

Теплообменник ТК ТУ 26-02-1090-88
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 159   1000 1400 - 1500 1900 2000 2400 3000 3400 273   1000 1450 - 1550  - 1500 1950 - 2050  2000 2450 - 2550  3000 1450 - 1550  325   1500 2200 - 2250 2170 2000 2700 - 2750 2670 3000 3700 - 3750 3670 4000 4700 - 4750 4670 426 400 2000 2790 - 2820 2770 - 2810 3000 3790 - 3820 3770 - 3810 4000 4790 - 4820 4770 - 4810 6000 6790 - 6820 6770 - 6810 630 600 2000 2940 - 3060 2910 - 3020 3000 3940 - 4060 3910 - 4020 4000 4940 - 5060 4910 - 5020 6000 6940 - 7060 6910 - 7020   800 2000 3070 - 3430 3160 - 3290 3000 4070 - 4430 4160 - 4290 4000 5070 - 5430 5160 - 5290 6000 7070 - 7430 7160 - 7290   1000 3000 4210 - 4580 4220 - 4420 4000 5210 - 5580 5220 - 5420 6000 7210 - 7580 7220 - 7420 9000 (если  P < 4МПа) 10210 - 10390 10220 - 10300   1200 4000 5300 - 5540 5400 - 5500 6000 7300 - 7540 7400 - 7500 9000 10300 - 10540 10400 - 10500 Теплообменник ТК – высокоэффективное устройство, которое используется в разных направлениях промышленной и хозяйственной деятельности. Приспособление применяют в ТЭК, нефтегазовом деле, а также коммунальном хозяйстве. Актуальность такого оборудования подтверждают значительные достоинства, в перечне которых выделяются: Высокий уровень надежности; Огромный срок эксплуатации; Поддержка широкого диапазона рабочих температур; Оптимальный уровень сопротивления процессам коррозии. Такие теплообменники изготавливаются в соответствии с требованиями ТУ 26-02-1090-88. На производстве допустимо применение легированных, углеродистых и нержавеющих сплавов стали. Особенности конструкции Теплообменник состоит из внешнего кожуха, неподвижных трубных решеток и пучка труб с жесткой фиксацией. Устройство подключается к системе при помощи фланцевых соединений. В результате упрощается процесс ремонта и обслуживания агрегата. В соответствии с особенностями размещения рабочих элементов оборудование может быть представлено в вертикальном или горизонтальном исполнении. Особенностью конструкции являются компенсаторы, обеспечивающие высокий уровень эффективности в широком диапазоне температур. Допустимо эксплуатировать такие теплообменники на территориях, где наблюдается сейсмическая активность в пределах 7 баллов. На базе положений ТУ 26-02-1090-88 допустимо производство устройств с наружным диаметром в диапазоне 400-1400 мм. Готовые изделия тестируются на соблюдение следующих требований: Эффективная работа при максимально допустимой гидравлической нагрузке; Герметичность соединений в условиях высокого давления; Устойчивость материалов к воздействию коррозии и химических веществ; Соблюдение установленного диапазона рабочих температур. Наша компания предлагает купить теплообменники, соответствующие всем требованиям и стандартам. Цена на изделия в оптимальном диапазоне, ведь мы работаем без посредников. Товары доставляем во все регионы РФ, а также в страны СНГ. Постоянных клиентов радуем скидками.

1.00 ₽/шт.

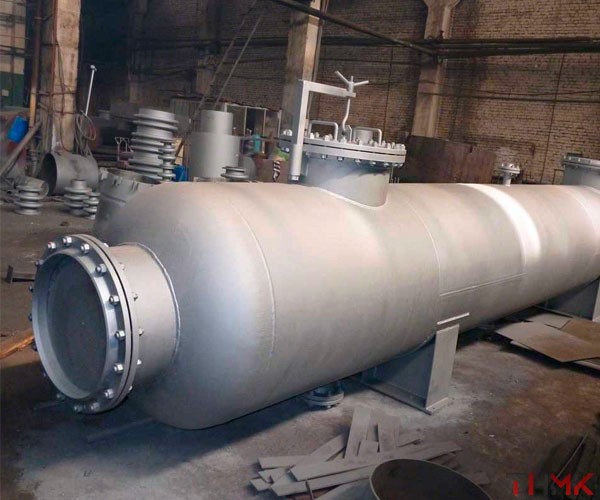

Теплообменник ККВ ГОСТ 15122-79
Диаметр кожуха, мм Диаметр труб, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 630 600 25 3000 3890 - 3900 4000 4890 - 4900 6000 6890 - 6900   800 3000 3970 4000 4970 6000 6970   1000 3000 4200 - 4210 4000 5200 - 5210 6000 7200 - 7210   1200 4000 5380 - 5400 6000 7380 - 7400   1400 6000 7630 Наша производственно-коммерческая компания – один из лидеров в регионе по изготовлению и продаже разнообразного оборудования. Особое место, среди реализуемого товара занимают теплообменник ККВ. Данные металлоизделия пользуются высокой популярностью в различных отраслях промышленности. Что это за товар Это разновидность специальных агрегатов цилиндрической формы, которые предназначены для осуществления теплообменных процессов. Выполнено изделие в горизонтальной плоскости и устанавливается на специальные опоры на грунт. Корпус (кожух) этого оборудования выполнен из прочной листовой низколегированной, углеродистой конструкционной стали. Также данный сосуд оснащается специальными технологическими приспособлениями и отверстиями. Внутри цилиндра располагаются трубопроводные коммуникации, которые устанавливаются на специальной решетке. Жидкая среда с разным температурным режимом передвигается по ним, в результате чего происходит теплообмен. В качестве жидкостей обычно используются неагрессивные среды, техническая вода. Характеристики товара Предлагаемое оборудование отличается прекрасными эксплуатационными параметрами. Это достигается использованием качественного сырья и современного оборудования. К преимуществам металлоизделия можно отнести: Значительный срок эксплуатации, независимо от климата; Широкая сфера применения; Высокая прочность, герметичность, надежность; Практичность и простота конструкции; Неприхотливость в процессе использования. Металлоизделия устойчивы к ударам и не подвержены к коррозии, благодаря обработке поверхности антикоррозийным составом. Они поставляются в сборе, не требуют дополнительной гидрозащиты. Как осуществить заказ товара Купить теплообменник у нашей фирмы возможно в течение получаса, позвонив по указанным телефонам, либо оформив на официальном сайте заявку для обратной связи. Цена товара (за ед.) обозначена в нашем каталоге, размещенном на интернет-ресурсе. Обеспечим оперативную доставку приобретённого товара по территории России, а также государств СНГ. Действует гибкая система скидок для постоянных партнеров. Работаем без предоплаты и посредников.

1.00 ₽/шт.

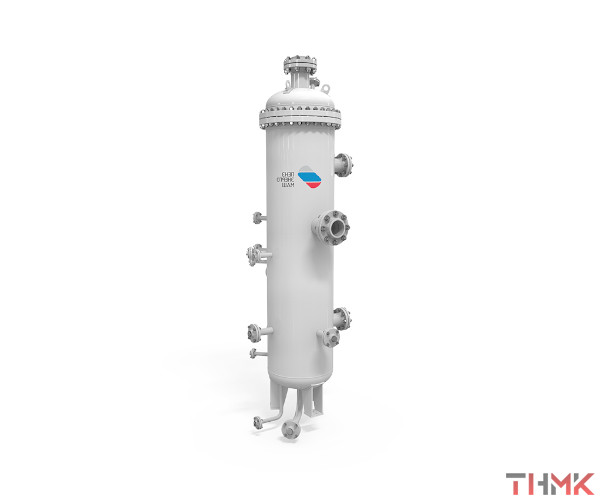

Теплообменник ТКВ ТУ 26-02-925-81
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 159   1000 1400 - 1500 1900 2000 2400 3000 3400 273   1000 1450 - 1550  - 1500 1950 - 2050  2000 2450 - 2550  3000 1450 - 1550  325   1500 2200 - 2250 2170 2000 2700 - 2750 2670 3000 3700 - 3750 3670 4000 4700 - 4750 4670 426 400 2000 2790 - 2820 2770 - 2810 3000 3790 - 3820 3770 - 3810 4000 4790 - 4820 4770 - 4810 6000 6790 - 6820 6770 - 6810 630 600 2000 2940 - 3060 2910 - 3020 3000 3940 - 4060 3910 - 4020 4000 4940 - 5060 4910 - 5020 6000 6940 - 7060 6910 - 7020   800 2000 3070 - 3430 3160 - 3290 3000 4070 - 4430 4160 - 4290 4000 5070 - 5430 5160 - 5290 6000 7070 - 7430 7160 - 7290   1000 3000 4210 - 4580 4220 - 4420 4000 5210 - 5580 5220 - 5420 6000 7210 - 7580 7220 - 7420 9000 (если  P < 4МПа) 10210 - 10390 10220 - 10300   1200 4000 5300 - 5540 5400 - 5500 6000 7300 - 7540 7400 - 7500 9000 10300 - 10540 10400 - 10500 Теплообменник типа ТКВ, изготовленный по ТУ 26-02-925-81, входят в состав систем переработки и транспортировки различных жидких и газообразных сред. Они используются в нефтепереработке, химической промышленности, газовой отрасли и других направлениях. Теплообменники данного типа обеспечивают нагревание, охлаждение, конденсацию или испарение различных смесей. Наша компания предлагает купить теплообменники типа ТКВ с доставкой в различные регионы нашей страны по низким ценам. Также возможна доставка представленной на сайте продукции в некоторые государства ближнего зарубежья. Цена зависит от размеров и конструктивных особенностей агрегата. Особенности конструкции Теплообменники типа ТКВ представляют собой вертикально поставленный цилиндрический кожух с размещенным на нем температурным компенсатором. Материалом для изготовления корпуса устройства могут служить следующие сплавы: Углеродистая или нержавеющая сталь; Титан; Медь разных марок. Внутри корпуса располагаются трубы, по которым транспортируется рабочая среда. Для изготовления корпусов диаметром до 630 мм используются трубы соответствующего диаметра. Более крупные агрегаты производят сварным методом из листового металлопроката. По наличию переходов между этими трубами теплообменники делятся одноходовые или многоходовые. Первый вариант не подразумевает наличия ходов по трубам. Такая конструкция используется в изделиях малого диаметра. В многоходовых теплообменниках имеется 2 или 4 перехода между трубами. Это ускоряет процесс охлаждения или нагревания жидкостей и газов. Диапазон рабочих температур, при которым можно использовать теплообменники данного типа, составляет от -70°С до +350°С. Купить теплообменник ТКВ Для оформления заказа на изготовление и доставку теплообменников, изготовленных в соответствии с требованиями ТУ 26-02-925-81, необходимо воспользоваться услугой «Обратный звонок» на нашем сайте или направить заполненную заявку на адрес электронной почты, размещенный в разделе контакты. Получить более подробную консультацию от нашего менеджера можно по указанному контактному телефону.

1.00 ₽/шт.

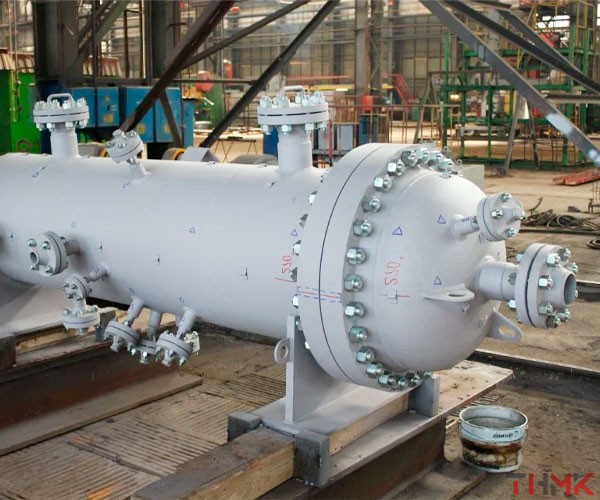

Теплообменник КК ТУ 26-02-925-81
Диаметр кожуха, мм Диаметр труб, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 630 600 25 3000 3890 - 3900 4000 4890 - 4900 6000 6890 - 6900   800 3000 3970 4000 4970 6000 6970   1000 3000 4200 - 4210 4000 5200 - 5210 6000 7200 - 7210   1200 4000 5380 - 5400 6000 7380 - 7400   1400 6000 7630 Теплообменник КК ТУ 26-02-925 81 является агрегатом, задача которого заключена в передаче теплоэнергии из отличных друг от друга сред. В качестве теплоносителя используется вода. Применяться могут и другие вещества: растворы, пары, кислоты и т.д. Устройство обладает высоким рыночным спросом - 75%, ввиду необходимых характеристик, а цена вписывается в соотношение с качеством. Сферы применения Кожухотрубный теплообменник предназначен для перемещения энергии между жидкостями — горячей либо холодной. Устройство работает по принципу перемещения жидкостей и отдачи тепла через стенки труб. ТУ 26-02-925-81 может использоваться в различных сферах: Жилищно-коммунальная. (Обустраиваются для водоснабжения/тепловых пунктов); Химическая; Нефтеперерабатывающая; Теплоэнергетика; Пищевая промышленность. (утилизаторы/конденсаторы отработанных веществ). Тип Категория конденсатора с температурным компенсатором, а также трубными решетками, которые встроены в агрегат. Особенностями этого типа — это предусмотренное скрепление деталей, которое отличается жесткостью. Трубы прочно скреплены, приваренные к поверхности решетками. Также возмещается тепловое расширение из-за наличия продольной деформации. Внутренние компоненты не обладают свободным перемещением, надежно фиксируясь. Благодаря получаемой надежности такой тип наиболее подходит в химической и нефтеперерабатывающей промышленности. Существует отдельный ряд свойств, характерных только данному подвиду агрегатов, в частности это затрагивает критерии давления, так как невозможно исключить перепады/нестабильную работу. Для теплообменников работа при скачках является важным показателем — кожухотрубные устройства в этом плане отмечаются наилучшими. Отмечается также и отличная функциональность при взаимодействиях с высокими температурами — этот критерий позволяет использовать в качестве теплоносителя не только жидкости, но и пар. Устройства крайне эффективны в агрессивных средах, работа проводится бесперебойно и продуктивно — легко очищаются как химическим, так и механическим способом. Данные характеристики позволяют использовать агрегат с минимальными затратами на обслуживание и эксплуатацию. Параметры Перед тем как купить Теплообменник КК ТУ 26-02-925-81 необходимо провести расчёты для корректной работы всей системы. А именно: определить затрагиваемую поверхность и подобрать соответствующий ГОСТам теплообменник. Чему стоит уделить внимание — расчеты: Параметры рабочей среды; Характеристики теплообменника; Расчет режимов температуры; Тепловой расчет; Расчет коэффициентов теплопередачи.

1.00 ₽/шт.

Теплообменник ТНВ ГОСТ 15122-79
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 159   1000 1400 - 1500 1900 2000 2400 3000 3400 273   1000 1450 - 1550 - 1500 1950 - 2050 2000 2450 - 2550 3000 1450 - 1550 325   1500 2200 - 2250 2170 2000 2700 - 2750 2670 3000 3700 - 3750 3670 4000 4700 - 4750 4670 426 400 2000 2790 - 2820 2770 - 2810 3000 3790 - 3820 3770 - 3810 4000 4790 - 4820 4770 - 4810 6000 6790 - 6820 6770 - 6810 630 600 2000 2940 - 3060 2910 - 3020 3000 3940 - 4060 3910 - 4020 4000 4940 - 5060 4910 - 5020 6000 6940 - 7060 6910 - 7020   800 2000 3070 - 3430 3160 - 3290 3000 4070 - 4430 4160 - 4290 4000 5070 - 5430 5160 - 5290 6000 7070 - 7430 7160 - 7290   1000 3000 4210 - 4580 4220 - 4420 4000 5210 - 5580 5220 - 5420 6000 7210 - 7580 7220 - 7420 9000 (если  P < 4МПа) 10210 - 10390 10220 - 10300   1200 4000 5300 - 5540 5400 - 5500 6000 7300 - 7540 7400 - 7500 9000 10300 - 10540 10400 - 10500   Теплообменник – это агрегат, в котором передается тепло между двумя средами с разной температурой. ТНВ, согласно ГОСТ, — это вертикальный кожухотрубчатый теплообменник с неподвижными трубными решетками. В таком устройстве теплообмен производится путем передачи двух потоков – один проходит по трубам, а другой в обратную сторону по пространству между ними. Камера, в которой происходит данный процесс, называется кожухом, а трубы в нем неподвижно закрепляются на специальных трубных решетках. Разновидности Это устройство может иметь как одноходовую, так и многоходовую конструкцию. В зависимости от этого оно оснащено одной или несколькими секциями в кожухе, имеющими собственные вход и выход для сред, обменивающихся теплом. Так, теплообменники типа ТН могут иметь 1, 2 или 4 хода. Продукция изготавливается из высококачественной стали, способной перенести долгосрочную эксплуатацию. Преимущества и применение Кожухотрубчатый теплообменник хорошо себя проявляет в работе с маленькими и средними мощностями, при этом отличается высокой продолжительностью эксплуатации и доступностью цен на обслуживание. Он способен работать в широком диапазоне температур и не нуждается в дополнительной теплоизоляции, помимо предусмотренной производителем. А благодаря наличию четко регламентированных ГОСТов, эти устройства легко проверить на качество и соответствие стандартам. Вертикальный теплообменник нашел широкое применение в бытовых системах отопления, водопровода и вентиляции. Помимо этого, он используется как в химической, нефтяной, так и в целлюлозно-бумажной и пищевой промышленности. Выгодные условия сотрудничества с нами Купить это устройство можно в нашей компании оптом или в розницу. Каждый товар проходит тщательную проверку и имеет документацию, подтверждающую это. Мы предоставляем сертификаты, удостоверяющие качество продукции и ее соответствие государственным стандартам. Благодаря отсутствию посреднической составляющей, цена на данное изделие у нас снижена. Чтобы сделать заказ, обращайтесь в отдел продаж по телефону, указанному на сайте. Сотрудники проконсультируют вас по всем вопросам и помогут оформить заявку.

1.00 ₽/шт.

Теплообменник ТК ТУ 3612-024-00220302-02
  Диаметр наружный Длина труб М1 М8 М9 М11 М12 М17 М19, М20 М21, М22 М23, М24 от -40°С до +350 от -70°С до +350 от -70°С до +350 от -40°С до +200 от -20°С до +300 от -60°С до +350 от -40°С до +200 от -40°С до +300 от -40°С до +200 159 1500 + + + + + + - - - 2000 3000 273 1500 + + - - + + - - - 2000 3000 325 1500 + + - - + + - - - (1) 2000 3000 4000 400 2000 + + + + + + + + + 3000 4000 6000 600 2000 + + + + - + + + + 3000 4000 6000 800 2000 + + + + - + + + + 3000 4000 6000 1000 3000 + + + + - + + + + 4000 6000 9000 1200 4000 + + + + - + + + + 6000 9000                                                                                               Теплообменники используются для передачи тепла между средами, имеющими разные температуры. Тип конструкции ТК, исполненный по ТУ 3612-024-00220302-02, осуществляет обмен тепла внутри кожуха путем передачи двух потоков параллельно: один проходит по установленным трубам, а другой - по пространству между ними. Особенности Теплообменник ТК имеет полужесткий тип конструкции, в котором трубы закрепляются неподвижно на специальных решетках. Но при этом в данном аппарате осуществляется компенсация деформаций, возникающих из-за разницы температур между кожухом и трубами. Это происходит за счет сжатия и расширения по оси компенсирующего устройства, установленного на корпусе. Благодаря своим преимуществам представленная продукция пользуется спросом в машиностроительной индустрии, теплоэнергетике, химической отрасли, нефтегазовом комплексе, медицинской промышленности и пищевой сфере. Она необходима в системах отопления и обогрева различных хозяйственных и производственных объектов. Компенсатор теплообменника Компенсатор, устанавливаемый на таком устройстве, состоит из цельной линзы или сваренной из штампованных половин, поэтому он называется линзовым. На корпусе, как правило, устанавливают не более трех компенсирующих элементов. Однако, при необходимости допустимо установить дополнительные. Тогда к корпусу прикрепляются фланцы, поддерживающие устойчивость устройства. Кожухотрубный теплообменник имеет широкий размерный ряд, который зависит от материалов изготовления и диапазонов их рабочих температур. Наша компания занимается изготовлением и поставкой различной продукции из металлов. Мы предлагаем купить теплообменники типа ТК у нас на выгодных условиях оптом или в розницу. Гарантия качества и соответствие всероссийским стандартам выделяют нас на рынке как надежного поставщика. Цена на продукцию будет зависеть от размеров партии, параметров изделия и материалов исполнения. Мы осуществляем доставку по всей России и странам СНГ. Для заказа обращайтесь по телефону отдела продаж, указанному на сайте.

1.00 ₽/шт.

Производство теплообменников

Производство теплообменников

Описание

Для формирования определенного температурного режима на индустриальных объектах и в жилье необходимо к рабочей среде подвести или, наоборот, отвести тепловую энергию. Для обеспечения этого процесса используют теплообменники, предназначенные для передачи тепла от нагретого теплоносителя к более холодному.

Существует две категории рассматриваемых изделий:

  • Кожухотрубные;
  • Пластинчатые.

Второй тип получил в последние годы широкое распространение, это в первую очередь обусловлено их устройством.

Порядок функционирования пластинчатого теплообменника

Принцип работы оборудования этого класса заключён в следующем:

  • На вход теплообменника подают теплоноситель. Он протекает по контуру, образованному набором пластин.
  • По ходу движения нагретый теплоноситель, вступив в контакт с поверхностью пластины, отдаёт свою энергию нагреваемой среде.

В состав этого оборудования входят несколько металлических пластин, формирующих каналы, по которым протекает теплоноситель. Они разделены уплотнительными прокладками, предотвращающими перемешивание и утечку рабочей жидкости.

На практике используют несколько модификаций пластинчатых агрегатов, среди них сборные и сварные (паяные). У каждого из исполнений имеются достоинства, о них поговорим ниже.

Производство теплообменников начинают с выполнения теплового расчета, цель которого - установить число пластин, необходимых для нормального теплообмена. В ходе расчёта станут понятны размеры трубопроводной арматуры, необходимой для обеспечения движения потоков теплоносителя. Помимо того, станет ясно, какой тип теплообменника будет использован.

Конструкция сборного ТО

Это одна из самых востребованных моделей, в ее конструкцию входят:

  • Собранные в пакет пластины;
  • Зажимные плиты, между которыми устанавливают пакет;
  • Рама, собранная из обычного металлопроката;
  • Трубопроводная арматура, в том числе насосы, обеспечивающие безостановочную циркуляцию изделия;
  • Датчик температуры и давления.

Производство пластинчатых теплообменников может быть организовано с минимальными затратами - для изготовления сборных моделей нет нужды в использовании электросварки (пайки), для его сборки потребуется лишь слесарно-монтажный инструмент.

Производство алюминиевых теплообменников довольно затратно, это сопряжено с тем, что для сборки пакетов из алюминиевых пластин потребуется использование сварки в среде защитных газов.

Производство газовых теплообменников особенно актуально в последние годы, так как многие собственники загородных домов переходят на автономные системы подачи тепла и горячей воды.

Как и где приобрести

Перед тем как купить теплообменник, потребитель должен понимать, для каких целей он нужен, знать тепловую нагрузку, рабочее давление в системе. От ответов на эти вопросы будет зависеть цена готового изделия. При оформлении заказа на теплообменное оборудование потребуется заполнить опросный лист, на основании которого будет проведен тепловой расчет. После этого наши инженеры предложат несколько вариантов пластинчатого теплообменника. Срок изготовления одной продукции займет несколько рабочих смен, и после проведения гидравлических испытаний товар может быть доставлен в любую точку страны.
