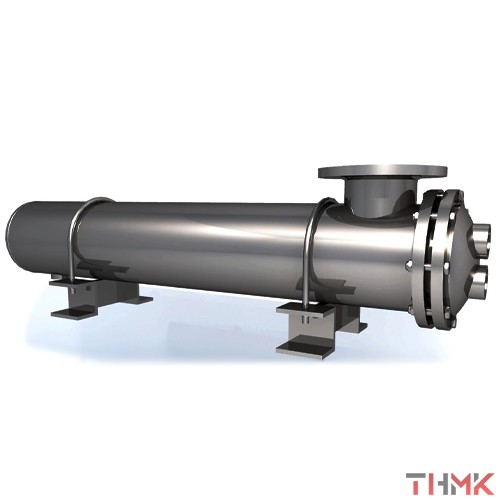

Теплообменник ТН ТУ 26-02-925-81
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 159   1000 1400 - 1500 1900 2000 2400 3000 3400 273   1000 1450 - 1550  - 1500 1950 - 2050  2000 2450 - 2550  3000 1450 - 1550  325   1500 2200 - 2250 2170 2000 2700 - 2750 2670 3000 3700 - 3750 3670 4000 4700 - 4750 4670 426 400 2000 2790 - 2820 2770 - 2810 3000 3790 - 3820 3770 - 3810 4000 4790 - 4820 4770 - 4810 6000 6790 - 6820 6770 - 6810 630 600 2000 2940 - 3060 2910 - 3020 3000 3940 - 4060 3910 - 4020 4000 4940 - 5060 4910 - 5020 6000 6940 - 7060 6910 - 7020   800 2000 3070 - 3430 3160 - 3290 3000 4070 - 4430 4160 - 4290 4000 5070 - 5430 5160 - 5290 6000 7070 - 7430 7160 - 7290   1000 3000 4210 - 4580 4220 - 4420 4000 5210 - 5580 5220 - 5420 6000 7210 - 7580 7220 - 7420 9000 (если  P < 4МПа) 10210 - 10390 10220 - 10300   1200 4000 5300 - 5540 5400 - 5500 6000 7300 - 7540 7400 - 7500 9000 10300 - 10540 10400 - 10500 Наиболее экономным способом получение тепловой энергии для отопления, охлаждения и конденсации рабочей среды на промышленных, добывающих и перерабатывающих предприятиях устанавливается высокопроизводительный теплообменник ТН. Аппарат, предназначенный для регуляции тепла в трубах, силовых агрегатах и приборах специального назначения, активно эксплуатируется в сельском хозяйстве, а также в областях, связанных с машиностроением, производством пара и холода. Изготовление оборудования Теплообменные аппараты серии ТН содержат большое количество комплектующих элементов и деталей, выполненных в соответствии с требованиями ТУ и регламентом, предусмотренным ГОСТ. Агрегат имеет два варианта исполнения: ТНГ – горизонтальный и ТНВ – вертикальный. Прочный, долговечный корпус из углеродистой легированной стали содержит скрепленные между собой стальные трубы, приваренные к размещенному внутри оболочки кожуху стальными решетками. Все комплектующие детали фиксируются в центральной части корпуса, перемещаемая внутри трубок и труб рабочая среда не смешивается, что обеспечивает интенсивность процесса теплообмена. Перед поступлением в теплообменник ТН ТУ 26-02-925-81 теплоноситель подвергается очистке от химически опасных примесей, образующих внутри труб накипь, осадок и разрушение металла. В исключительных случаях в агрегате допускается использование речной или озерной воды с добавлением экологически безопасных, невзрывоопасных реагентов. Добавки снижают риск зашлакованности деталей, позволяют продлить работу основных элементов без замены труб и трубок. Средняя цена агрегата зависит от типа устройства, его мощности, места установки, режима эксплуатации, заключения гидравлического анализа. Оборудование выпускается одноходовым и многоходовым, каждый из которых работает в определенном цикле: В одноходовом теплообменнике рабочая среда транспортируется по трубам одним током и заданном направлении; В многоходовом исполнении аппарат содержит до 4-х труб, в которых рабочая среда при соприкосновении с внутренними стенками труб, меняет направление движения жидкости, при этом увеличивая скорость передвижения. Рекомендуемая температура жидкости в теплообменнике не должна превышать предела -20 °C…+60°C (в одноходовом) и -20°C…+300°C (в многоходовом). Обслуживание теплообменника При сезонном обслуживании в нижней части корпуса открывают торцевую крышку, промывают трубы специальными растворами. В компании, специализирующейся на производстве теплового оборудования, можно купить теплообменник ТН ТУ 26-02-925-81 с доставкой, монтажом под ключ и сервисным обслуживанием. Доставка агрегата осуществляется как по всем регионам и населенным пунктам России, а также странам СНГ.

1.00 ₽/шт.

Теплообменник ХНГ ТУ 3612-024-00220302-02
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 4 159   1500 1900                               – 2000 2400 3000 3400 273   1500 1950                                – 2000 2450 3000 3450 325   1500              – 2170               – 2000 2670 3000 3670 4000 4670 426 400 2000             – 2720              – 3000 3720 4000 4720 6000 6720 630 600 2000              – 2900 - 2950              – 3000 3900 - 3950 4000 4900 - 4950 6000 6900 - 6950   800 2000              – 2990 - 3040 3000 3990 - 4040 4000 4990 - 5040 6000 6990 - 7040   1000 3000             – 4200 - 4280 4000 5200 - 5280 6000 7200 - 7280 9000 (P<4 МПа) 10200 - 10230   1200 4000               – 5330 - 5380 6000 7330 - 7380 9000 10330 - 10380                                                                                             Теплообменник ХНГ предназначен для охлаждения рабочей среды с путем передачи тепла от него хладагенту. Данный прибор имеет горизонтальную конструкцию и относится к кожухотрубным холодильникам, название которых многое говорит об их внутреннем устройстве. Принцип работы Он состоит из труб, неподвижно закрепленных на трубных решетках в кожухе. По ним протекает поток вещества, который обменивается теплом с другим, проходящим по межтрубному пространству. Таким образом, охлаждение вещества происходит за счет потери тепла, отдаваемого хладагенту, без их смешивания. Получается, что холодильник ХНГ осуществляет передачу тепла благодаря разности температур сред, протекающих в нем. Поэтому производительность этого устройства напрямую зависит не только от температуры хладагента, но и от материала труб, через которые вещества и обмениваются теплом, а также площади поверхности этого теплообмена. Характеристики и применение Благодаря конструкции, такой теплообменник может использовать вещества различных агрегатных состояний, а из-за высокой надежности и прочности материалов он применяется для химически агрессивных сред, а также плохо очищенных жидкостей. Химическая, нефтяная и газовая промышленность часто используют кожухотрубные холодильники в технологических целях на производствах. Также такая продукция может применяться и в системах вентиляции. Данный теплообменный аппарат может использоваться при высоком давлении, обладает повышенной прочностью и длительным сроком эксплуатации. Выгодное предложение Наша компания занимается изготовлением и поставкой изделий по всей территории России. Мы осуществляем контроль качества на всех этапах производства и гарантируем высокие эксплуатационные характеристики наших товаров. Чтобы купить теплообменник ХНГ у нас, обращайтесь по номеру телефона, указанному на сайте. Наши сотрудники проконсультируют вас по всем вопросам и оформят заказ. Мы приветствуем долгосрочное сотрудничество, поэтому для оптовых и постоянных клиентов цена на продукцию может быть снижена.

1.00 ₽/шт.

Производство теплообменников

Производство теплообменников

Описание

Для формирования определенного температурного режима на индустриальных объектах и в жилье необходимо к рабочей среде подвести или, наоборот, отвести тепловую энергию. Для обеспечения этого процесса используют теплообменники, предназначенные для передачи тепла от нагретого теплоносителя к более холодному.

Существует две категории рассматриваемых изделий:

  • Кожухотрубные;
  • Пластинчатые.

Второй тип получил в последние годы широкое распространение, это в первую очередь обусловлено их устройством.

Порядок функционирования пластинчатого теплообменника

Принцип работы оборудования этого класса заключён в следующем:

  • На вход теплообменника подают теплоноситель. Он протекает по контуру, образованному набором пластин.
  • По ходу движения нагретый теплоноситель, вступив в контакт с поверхностью пластины, отдаёт свою энергию нагреваемой среде.

В состав этого оборудования входят несколько металлических пластин, формирующих каналы, по которым протекает теплоноситель. Они разделены уплотнительными прокладками, предотвращающими перемешивание и утечку рабочей жидкости.

На практике используют несколько модификаций пластинчатых агрегатов, среди них сборные и сварные (паяные). У каждого из исполнений имеются достоинства, о них поговорим ниже.

Производство теплообменников начинают с выполнения теплового расчета, цель которого - установить число пластин, необходимых для нормального теплообмена. В ходе расчёта станут понятны размеры трубопроводной арматуры, необходимой для обеспечения движения потоков теплоносителя. Помимо того, станет ясно, какой тип теплообменника будет использован.

Конструкция сборного ТО

Это одна из самых востребованных моделей, в ее конструкцию входят:

  • Собранные в пакет пластины;
  • Зажимные плиты, между которыми устанавливают пакет;
  • Рама, собранная из обычного металлопроката;
  • Трубопроводная арматура, в том числе насосы, обеспечивающие безостановочную циркуляцию изделия;
  • Датчик температуры и давления.

Производство пластинчатых теплообменников может быть организовано с минимальными затратами - для изготовления сборных моделей нет нужды в использовании электросварки (пайки), для его сборки потребуется лишь слесарно-монтажный инструмент.

Производство алюминиевых теплообменников довольно затратно, это сопряжено с тем, что для сборки пакетов из алюминиевых пластин потребуется использование сварки в среде защитных газов.

Производство газовых теплообменников особенно актуально в последние годы, так как многие собственники загородных домов переходят на автономные системы подачи тепла и горячей воды.

Как и где приобрести

Перед тем как купить теплообменник, потребитель должен понимать, для каких целей он нужен, знать тепловую нагрузку, рабочее давление в системе. От ответов на эти вопросы будет зависеть цена готового изделия. При оформлении заказа на теплообменное оборудование потребуется заполнить опросный лист, на основании которого будет проведен тепловой расчет. После этого наши инженеры предложат несколько вариантов пластинчатого теплообменника. Срок изготовления одной продукции займет несколько рабочих смен, и после проведения гидравлических испытаний товар может быть доставлен в любую точку страны.
