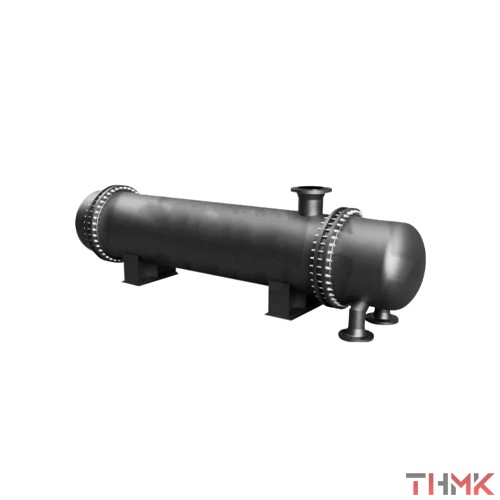

Теплообменник ТНГ ТУ 26-02-925-81
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 159   1000 1400 - 1500 1900 2000 2400 3000 3400 273   1000 1450 - 1550  - 1500 1950 - 2050  2000 2450 - 2550  3000 1450 - 1550  325   1500 2200 - 2250 2170 2000 2700 - 2750 2670 3000 3700 - 3750 3670 4000 4700 - 4750 4670 426 400 2000 2790 - 2820 2770 - 2810 3000 3790 - 3820 3770 - 3810 4000 4790 - 4820 4770 - 4810 6000 6790 - 6820 6770 - 6810 630 600 2000 2940 - 3060 2910 - 3020 3000 3940 - 4060 3910 - 4020 4000 4940 - 5060 4910 - 5020 6000 6940 - 7060 6910 - 7020   800 2000 3070 - 3430 3160 - 3290 3000 4070 - 4430 4160 - 4290 4000 5070 - 5430 5160 - 5290 6000 7070 - 7430 7160 - 7290   1000 3000 4210 - 4580 4220 - 4420 4000 5210 - 5580 5220 - 5420 6000 7210 - 7580 7220 - 7420 9000 (если  P < 4МПа) 10210 - 10390 10220 - 10300   1200 4000 5300 - 5540 5400 - 5500 6000 7300 - 7540 7400 - 7500 9000 10300 - 10540 10400 - 10500 Предлагаем купить кожухотрубчатые теплообменники с неподвижными трубными решетками и температурным компенсатором, установленным на корпусе. Теплообменник ТНГ изготавливается по требования ТУ 26-02-925-81 и обладает повышенной тепловой эффективностью. Назначение Горизонтальные теплообменники ТНГ обладают следующими преимуществами: Выпущены в соответствии с требованиями нормативов; Проходят все виды контроля и испытаний, сертификацию; Высокий КПД и тепловая эффективность; Могут работать с различными типами теплоносителей: вода, водяной пар, масло и т.д.; Простой и быстрый монтаж, не требуют специального технического обслуживания; Длительный срок эксплуатации; Доступная цена. Теплообменник ТНГ имеет универсальный спектр применения, используясь на предприятиях пищевой промышленности, химической, фармацевтической, на нефтеперерабатывающих и металлургических заводах, объектах энергетики и т.д. Выпуск и конструктивные особенности Изготавливают аппараты теплообменные кожухотрубчатые из высокопрочной стали, листового проката и труб необходимого диаметра и толщины стенки. В нормативах указаны типовые исполнения и технический регламент, требования по качеству и методы контроля. Все металлические элементы проходят антикоррозионную обработку, наносится цинковое и лакокрасочное покрытие. В состав конструкции входят: Кожух; Неподвижная трубная решетка; Температурный конденсатор; Присоединительные патрубки; Штуцеры под термометр и манометр; Каркас с отверстиями под болты или шпильки. Выпускаемые теплообменники проходят контроль и сертификацию, осуществляются гидравлические и иные виды испытаний. Оформляется технический паспорт. Установка должна осуществляться опытными рабочими с соблюдением правил и нормативных требований. Оформление заявки Заказать теплообменник типа ТНГ можно через сотрудников отдела продаж, звоните по указанному телефону или отправьте запрос по Email. Цена зависит от выбранной комплектации, условий поставок и расстояния доставки. Любые формы оплаты, выгодные условия при заказе нескольких штук. Помощь в монтаже и вводе в эксплуатацию, технический надзор, предоставление гарантии.

1.00 ₽/шт.

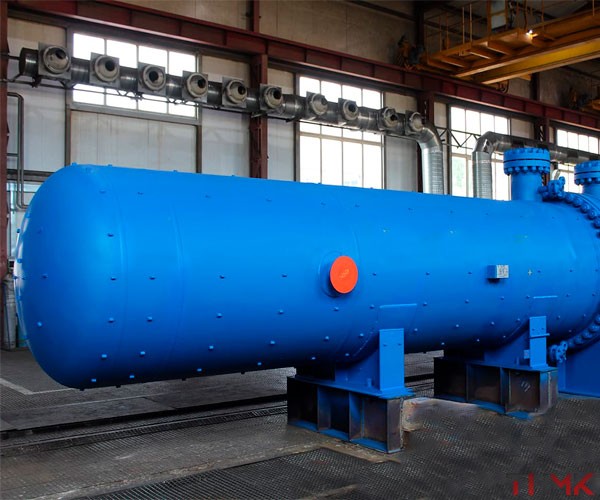

Теплообменник ТКГ ТУ 3612-087-00217298-97
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 159   1000 1400 - 1500 1900 2000 2400 3000 3400 273   1000 1450 - 1550  - 1500 1950 - 2050  2000 2450 - 2550  3000 1450 - 1550  325   1500 2200 - 2250 2170 2000 2700 - 2750 2670 3000 3700 - 3750 3670 4000 4700 - 4750 4670 426 400 2000 2790 - 2820 2770 - 2810 3000 3790 - 3820 3770 - 3810 4000 4790 - 4820 4770 - 4810 6000 6790 - 6820 6770 - 6810 630 600 2000 2940 - 3060 2910 - 3020 3000 3940 - 4060 3910 - 4020 4000 4940 - 5060 4910 - 5020 6000 6940 - 7060 6910 - 7020   800 2000 3070 - 3430 3160 - 3290 3000 4070 - 4430 4160 - 4290 4000 5070 - 5430 5160 - 5290 6000 7070 - 7430 7160 - 7290   1000 3000 4210 - 4580 4220 - 4420 4000 5210 - 5580 5220 - 5420 6000 7210 - 7580 7220 - 7420 9000 (если  P < 4МПа) 10210 - 10390 10220 - 10300   1200 4000 5300 - 5540 5400 - 5500 6000 7300 - 7540 7400 - 7500 9000 10300 - 10540 10400 - 10500 Теплообменник ТКГ – горизонтальное устройство, обеспечивающее поддержание тепла в окружающем пространстве. Кроме того, его используют для подогрева и охлаждения объектов, на которые направляется энергия. Теплообменник обеспечивает эффективное решение таких задач: охлаждение оборудования, подогрев химических жидкостей, трансформация веществ, конденсация газообразных и парообразных веществ. Особенности конструкции Теплообменник ТУ 3612-087-00217298-97 состоит из стального корпуса. Снаружи размещаются патрубки, обеспечивающие набор жидких, газообразных и парообразных субстанций в трубопровод. Внутри корпуса размещен кожух, с которым соединены трубные элементы. Они фиксируются в форме пучка при помощи решеток. Трубы, похожие на букву «U», фиксируются на кожухе только круглой частью, при этом остальная конструкция свободно перемещается в корпусе. На торцах находятся крышки и специальные отсеки для теплоносителя и хладагента. Теплообмен развивается в пространстве между трубами. Особенность монтажа труб предотвращает нагревание корпуса. В результате теплообменник эффективно функционирует в температурном диапазоне 30-350 градусов. В качестве рабочей среды используется нетоксичное вещество (в основном, вода). В результате упрощается процесс очистки оборудования при помощи химических или механических средств. Рабочая среда не смешивается. Поэтому в конструкции можно разместить перегородки в целях роста эффективности эксплуатации оборудования. Такие теплообменники называются многоходовыми устройствами. Внутри них жидкость перемещается по трубам, отталкиваясь от стенок и меняя направление течения. В результате скорость движения увеличивается, что оптимизирует теплообмен. Трубы находятся в свободном перемещении. Поэтому теплообмен можно максимально увеличить, не нанося ущерб конструкции. В теплообменнике предусмотрены различные компенсаторы. Они нужны для минимизации растяжения труб в результате перепадов температурных показателей. В одном изделии может использоваться до 4 компенсаторов, каждый из которых сможет снизить растяжение до 10 мм. Если компенсаторов много, может снизиться мощность теплообменника. Сфера применения Теплообменник ТКГ используют в таких направлениях деятельности: Металлургия, машиностроение, сельское хозяйство; Химическое, нефтяное, газовое производство; Криогенная, энергетическая, ядерная промышленность; Услуги ЖКХ и другое. Мы изготавливаем и продаем оборудование без посредников, поэтому у нас выгодная цена на теплообменники. Чтобы купить продукцию, нужно связаться с нашим специалистом.

1.00 ₽/шт.

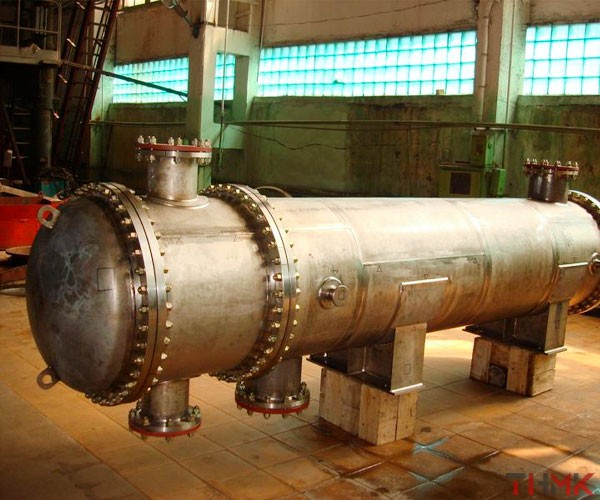

Теплообменник ХКВ ТУ 3612-024-00220302-02
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 4 159   1500 1900 - 2000 2400 3000 3400 273   1500 1950 - 2000 2450 3000 3450 325   1500 - 2170 - 2000 2670 3000 3670 4000 4670 426 400 2000 - 2720 - 3000 3720 4000 4720 6000 6720 630 600 2000 - 2900 - 2950 - 3000 3900 - 3950 4000 4900 - 4950 6000 6900 - 6950   800 2000 - 2990 - 3040 3000 3990 - 4040 4000 4990 - 5040 6000 6990 - 7040   1000 3000 - 4200 - 4280 4000 5200 - 5280 6000 7200 - 7280 9000 (P<4 МПа) 10200 - 10230   1200 4000 - 5330 - 5380 6000 7330 - 7380 9000 10330 - 10380                                                                                               Холодильник кожухотрубный с компенсатором изготавливается согласно ТУ 3612-024-00220302-02 и представляет собой теплообменное устройство поверхностного типа. Такой тип подразумевает обмен теплом через поверхность части аппарата без смешивания веществ, проходящих через него. Как это работает? В основе строения ХКВ предусмотрен кожух, внутри которого и происходит передача тепла между средами. Поток одного вещества проходит свободно в кожухе, а поток другого – по трубам, закрепленным в нем. Так, стенки труб становятся поверхностью теплообмена. Поэтому производительность аппарата зависит от площади стенок, то есть от длины и диаметра труб. Помимо этого, роль играет их материал и его свойства теплопроводности. Также теплообменник ХКВ имеет на корпусе компенсатор, который позволяет использовать среды с температурной разницей более 50°С. Это возможно благодаря компенсации длин труб, которая меняется из-за нагревания. Холодильник кожухотрубного типа остужает рабочую среду благодаря потере тепла, передающегося более холодному веществу. Такое вещество называется хладагентом, и в качестве него может использоваться вода или другая нетоксичная жидкость. Производство В качестве материалов для данного устройства используется сталь различных марок, имеющих высокую механическую прочность и устойчивость к температурам. Также эти металлы обладают стойкостью к химическому воздействию, благодаря чему в качестве рабочей среды может использоваться широкий спектр жидкостей и газов. Именно поэтому кожухотрубные теплообменники заслужили распространение в нефтехимической и перерабатывающей промышленностях. Наша компания занимается изготовлением большого ассортимента сосудов и аппаратов из металлов. Мы тщательно следим за технологией производства и гарантируем высокое качество нашей продукции. Все изделия проходят большое количество проверок, прежде чем отправиться к заказчику. Мы предлагаем купить холодильник ХКВ у нас в розницу или оптом. Осуществляем доставку по территории России и стран ближнего зарубежья с соблюдением всех правил транспортировки. Для оптовых и постоянных клиентов цена снижена, ведь наша компания ценит долгосрочное сотрудничество.

1.00 ₽/шт.

Теплообменник ХН ТУ 3612-024-00220302-02
  Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 4 159   1500 1900                                – 2000 2400 3000 3400 273   1500 1950 2000 2450 3000 3450 325   1500              – 2170               – 2000 2670 3000 3670 4000 4670 426 400 2000              – 2720               – 3000 3720 4000 4720 6000 6720 630 600 2000              – 2900 - 2950               – 3000 3900 - 3950 4000 4900 - 4950 6000 6900 - 6950   800 2000              – 2990 - 3040 3000 3990 - 4040 4000 4990 - 5040 6000 6990 - 7040   1000 3000              – 4200 - 4280 4000 5200 - 5280 6000 7200 - 7280 9000 (P<4 МПа) 10200 - 10230   1200 4000               – 5330 - 5380 6000 7330 - 7380 9000 10330 - 10380                                                                                             Теплообменник ХН – это кожухотрубчатый аппарат, предназначенный для охлаждения среды хладагентом, в качестве которого может использоваться вода или другие нетоксичные жидкости. Конструкция теплообменника ХН относится к теплообменникам непрерывного действия. Вещества обмениваются теплом через поверхность стенок, разделяющих потоки разной температуры. Внутри устройства на специальные неподвижные решетки устанавливаются трубы, которые переносят первую среду теплообмена, а в пространстве между решетками перемещается вторая. Таким образом, благодаря высокой теплопроводности металла, из которого изготовлены трубы, осуществляется передача тепла от горячей среды хладагенту. Соответственно, за счет этого температура охлаждаемой среды понижается. Помимо прочего, холодильник оснащается опорами, которые крепко закрепляют аппарат вертикально или горизонтально на поверхности, а также различными крышками и штуцерами, позволяющими присоединять к устройству рукава. Область применения Кожухотрубный теплообменник отличается высокой надежностью конструкции. Такой аппарат имеет длительный срок службы и высокие эксплуатационные характеристики. Он способен работать при большом давлении, обеспечивает высокий КПД, благодаря чему и заслужил широкое распространение. Данное техническое устройство активно применяется на предприятиях нефтеперерабатывающей и нефтехимической промышленности. Они участвуют в производстве сернистых солей, соляной кислоты и других химических веществ. Заказ аппаратов Предлагаем приобрести кожухотрубчатый холодильник на выгодных условиях. Мы занимаемся производством различных теплообменных аппаратов и имеем официальную сертификацию всей продукции. Наша компания не нуждается в услугах посредников, а потому у нас низкая цена на продукцию. Производство наших теплообменников происходит строго согласно требованиям ТУ 3612-024-00220302-02 и контролируется на всех этапах. Купить теплообменник ХН в нашей компании можно, обратившись по номеру телефона, указанному на сайте. Предоставим гарантию качества на товары.

1.00 ₽/шт.

Теплообменник ТК ТУ 26-02-925-81
Диаметр кожуха, мм Длина труб (кожуха), мм Максимальная длина корпуса при количестве ходов, мм наружный внутренний 1 2 159   1000 1400 - 1500 1900 2000 2400 3000 3400 273   1000 1450 - 1550  - 1500 1950 - 2050  2000 2450 - 2550  3000 1450 - 1550  325   1500 2200 - 2250 2170 2000 2700 - 2750 2670 3000 3700 - 3750 3670 4000 4700 - 4750 4670 426 400 2000 2790 - 2820 2770 - 2810 3000 3790 - 3820 3770 - 3810 4000 4790 - 4820 4770 - 4810 6000 6790 - 6820 6770 - 6810 630 600 2000 2940 - 3060 2910 - 3020 3000 3940 - 4060 3910 - 4020 4000 4940 - 5060 4910 - 5020 6000 6940 - 7060 6910 - 7020   800 2000 3070 - 3430 3160 - 3290 3000 4070 - 4430 4160 - 4290 4000 5070 - 5430 5160 - 5290 6000 7070 - 7430 7160 - 7290   1000 3000 4210 - 4580 4220 - 4420 4000 5210 - 5580 5220 - 5420 6000 7210 - 7580 7220 - 7420 9000 (если  P < 4МПа) 10210 - 10390 10220 - 10300   1200 4000 5300 - 5540 5400 - 5500 6000 7300 - 7540 7400 - 7500 9000 10300 - 10540 10400 - 10500 В нашей компании лучшая цена на теплообменные аппараты с неподвижными трубными решетками и температурными компенсаторами на корпусе. Можно заказать теплообменник ТК и других типов, изготовленные по типовым проектам или индивидуальному техническому заданию заказчика. Производство и конструкция Выпуск теплообменников ТК осуществляется по требованиям ТУ 26-02-925-81 и иной нормативной документации, в которой указан технический регламент и требования по качеству. Для производства используется листовой прокат, профиль и круглые стальные трубы заданного диаметра и толщины стенки. Заготовки проходят обработку на специальных станках, после чего соединяются при помощи электросварки, наносится слой цинкового и лакокрасочного покрытия. Конструкция теплообменников ТК включает: Высокопрочный стальной кожух; Трубную решетку; Температурный компенсатор; Теплообменную камеру; Патрубки для подключения трубопроводов с рабочей средой; Запорные и регулирующие вентили; Ножки с отверстиями под крепежные элементы. Выпускаемые теплообменники проходят тщательный контроль, производятся гидравлические и иные виды испытания, сертификация, оформляется технический паспорт. Установка теплообменников должна выполняться опытными мастерами, с соблюдением правил и требований нормативов, техники безопасности. Назначение Теплообменники ТК служат для организации эффективного теплообмена, в качестве рабочей сред могут выступать пар и вода, синтетические масла и т.д. Устанавливают аппараты в системах отопления частых и многоквартирных домов, производственных зданий, складов и других объектов, а также используются для организации технологических процессов и выпуска продукции на пищевых, химических и других предприятиях. Оформление заказа Чтобы купить теплообменник ТК, обращайтесь по указанным телефонам, отправьте запрос по почте. Стоимость формируется с учетом выбранного типового исполнения, размеров, условий доставки, которая может быть выполнена в любые регионы России и по СНГ. Оплата любым удобным способом, скидки на крупных заказах. Предоставляется помощь в монтаже, технический надзор.

1.00 ₽/шт.

Теплообменник ХНВ ТУ 3612-024-00220302-02
        Диаметр кожуха, мм      Длина труб          (кожуха), мм  Максимальная длина корпуса при количестве ходов, мм      наружный     внутренний 1 2 4 159   1500 1900                             – 2000 2400 3000 3400 273   1500 1950 2000 2450 3000 3450 325   1500              – 2170               – 2000 2670 3000  3670 4000 4670 426 400 2000              – 2720               – 3000 3720 4000 4720 6000 6720 630 600 2000              – 2900 - 2950              – 3000 3900 - 3950 4000 4900 - 4950 6000 6900 - 6950   800 2000           – 2990 - 3040 3000 3990 - 4040 4000 4990 - 5040 6000 6990 - 7040   1000 3000             – 4200 - 4280 4000 5200 - 5280 6000 7200 - 7280 9000 (P<4 МПа) 10200 - 10230   1200 4000             – 5330 - 5380 6000 7330 - 7380 9000 10330 - 10380                                                                                             ХНВ – это вид аппаратов, совершающих теплообмен между двумя веществами без их смешивания, который предназначен для охлаждения жидкости или газа и имеет вертикальную конструкцию. Такое устройство именуется как вертикальный кожухотрубчатый холодильник с неподвижными решетками. Характеристики Данный теплообменный аппарат обладает рядом преимуществ, благодаря которым он получил широкое распространение на производстве. Так, он имеет высокую ударостойкость и возможность эксплуатации при высоком давлении. Он хорошо поддается ремонту и прост в обслуживании. При этом это устройство обладает длительным сроком службы, так как его конструкция отличается надежностью. Такие теплообменники также отличатся тем, что хорошо приспособлены к работе с неочищенными жидкостями. Принцип работы Теплообменник ХНВ имеет внутри корпуса кожух, выполняющий роль емкости, в которой производится передача тепла между средами. Внутри него на неподвижных решетках закреплены трубы. В устройство с разных сторон поступает два вещества – охлаждаемое и хладагент, который будет поглощать тепло основного. Таким образом, внутри кожуха происходит передача двух потоков – один проходит непосредственно по трубам, а другой передвигается в пространстве между ними. Производится кожухотрубный холодильник из стали высокого качество согласно ТУ 3612-024-00220302-02. Преимущества и применение ХНВ активно применяется в промышленности благодаря своим характеристикам. Он имеет устойчивость к гидравлическому давлению и отличную теплопроводность труб, благодаря которой теплообмен осуществляется с высокой эффективностью. У нас вы можете купить теплообменник ХНВ высокого качества на выгодных условиях. При производстве мы соблюдаем все установленные нормы и гарантируем высокие характеристики наших изделий. Осуществляем доставку заказа по всем регионам России и странам ближнего зарубежья в кратчайшие сроки. Наша компания предоставляет скидки для оптовых и постоянных клиентов, поэтому для них цена может быть существенно снижена.

1.00 ₽/шт.

Производство теплообменников

Производство теплообменников

Описание

Для формирования определенного температурного режима на индустриальных объектах и в жилье необходимо к рабочей среде подвести или, наоборот, отвести тепловую энергию. Для обеспечения этого процесса используют теплообменники, предназначенные для передачи тепла от нагретого теплоносителя к более холодному.

Существует две категории рассматриваемых изделий:

  • Кожухотрубные;
  • Пластинчатые.

Второй тип получил в последние годы широкое распространение, это в первую очередь обусловлено их устройством.

Порядок функционирования пластинчатого теплообменника

Принцип работы оборудования этого класса заключён в следующем:

  • На вход теплообменника подают теплоноситель. Он протекает по контуру, образованному набором пластин.
  • По ходу движения нагретый теплоноситель, вступив в контакт с поверхностью пластины, отдаёт свою энергию нагреваемой среде.

В состав этого оборудования входят несколько металлических пластин, формирующих каналы, по которым протекает теплоноситель. Они разделены уплотнительными прокладками, предотвращающими перемешивание и утечку рабочей жидкости.

На практике используют несколько модификаций пластинчатых агрегатов, среди них сборные и сварные (паяные). У каждого из исполнений имеются достоинства, о них поговорим ниже.

Производство теплообменников начинают с выполнения теплового расчета, цель которого - установить число пластин, необходимых для нормального теплообмена. В ходе расчёта станут понятны размеры трубопроводной арматуры, необходимой для обеспечения движения потоков теплоносителя. Помимо того, станет ясно, какой тип теплообменника будет использован.

Конструкция сборного ТО

Это одна из самых востребованных моделей, в ее конструкцию входят:

  • Собранные в пакет пластины;
  • Зажимные плиты, между которыми устанавливают пакет;
  • Рама, собранная из обычного металлопроката;
  • Трубопроводная арматура, в том числе насосы, обеспечивающие безостановочную циркуляцию изделия;
  • Датчик температуры и давления.

Производство пластинчатых теплообменников может быть организовано с минимальными затратами - для изготовления сборных моделей нет нужды в использовании электросварки (пайки), для его сборки потребуется лишь слесарно-монтажный инструмент.

Производство алюминиевых теплообменников довольно затратно, это сопряжено с тем, что для сборки пакетов из алюминиевых пластин потребуется использование сварки в среде защитных газов.

Производство газовых теплообменников особенно актуально в последние годы, так как многие собственники загородных домов переходят на автономные системы подачи тепла и горячей воды.

Как и где приобрести

Перед тем как купить теплообменник, потребитель должен понимать, для каких целей он нужен, знать тепловую нагрузку, рабочее давление в системе. От ответов на эти вопросы будет зависеть цена готового изделия. При оформлении заказа на теплообменное оборудование потребуется заполнить опросный лист, на основании которого будет проведен тепловой расчет. После этого наши инженеры предложат несколько вариантов пластинчатого теплообменника. Срок изготовления одной продукции займет несколько рабочих смен, и после проведения гидравлических испытаний товар может быть доставлен в любую точку страны.
